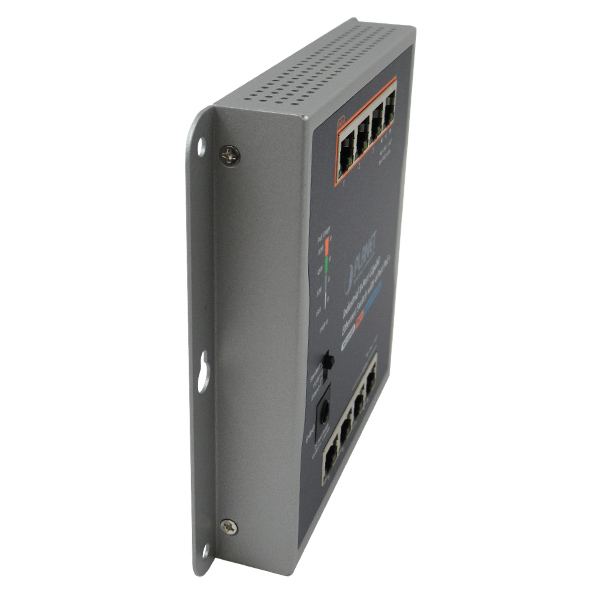

PSW-804G-P1

New

４PoEポート+４Ether Giga対応
産業用スイッチングハブ
(AC電源パッケージ)

PSW-804G-P1　４PoEポート+４Ether Giga対応　産業用スイッチングハブ　(AC電源パッケージ)

特徴
仕様
輸入販売元
資料ダウンロード

1000Mbpsの速度に対応した給電機能付き4ポートと４Etherポートを装備する-20~60℃の温度環境用ウォールマウント型PoEスイッチ。AC電源も含め同環境下にて動作可能。

給電機能付き

1ポートあたり最大30W(IEEE802.3af/at)給電可能。

ポート数

1000MbpsPoE用ポート4ポート。

筐体

コンパクトでフラット。
IP30等級メタルハウジング。

電源入力

入力電源はAC100V。
　
　

動作温度範囲

-20℃ ～ 60℃
　
　

FANレス・設定レス

ファンモーターによるノイズや電力消費がなく設定も不要です。

ウォールマウント

壁や収納Box等に簡単に設置可能。

仕様

インタフェースコネクタ	10/100/1000BASE-T：RJ45 x 8
ポート数	8ポート
PoEインジェクタポート	4ポート：802.3at PoE+インジェクタ機能(ポート1～4)
スイッチング方式	ストア＆フォワード
スイッチング容量	16Gbps / ノンブロッキング
スループット	11.9Mpps@64Bytes
MACアドレステーブル	4K(自動学習機能付き)
フロー制御	全二重 IEEE 802.3x 半二重バックプレッシャー
ジャンボイーサネットフレーム	対応(9KB)
LED表示	■ Power(電源)LED：電源ON(緑) ■ PoE給電電力LED：15W, 30W, 45W, 60W (アンバー) ■ PoEポート：PoE給電中(アンバー)、LNK/ACT (緑) ■ 10/100/1000BASE-Tポート： LNK/ACT (緑)
ディップスイッチ	選択可能な動作モード： ■ 標準: IEEE 802.3at PoE+ 100mの長距離伝送 ■ VLAN: ポートベースVLAN ■ 延長: 25W PoE 10Mbpsで250mの長距離伝送
電源	AC100V
静電放電(ESD)保護	4KV DC
筐体	IP30メタルケース
外形寸法 (W x D x H)	本体：148 x 25 x 134 mm / AC電源：61 x 161 x 36 mm
質量	本体：472g / AC電源：約770g(ケーブル含)
設置	壁面への取付、什器へのマグネット取付、DINレール取付

PoE

PoE規格	IEEE 802.3af/802.3at PoE+/PSE
PoE電力供給型	エンドスパン
PoE電力出力	■ IEEE 802.3af準拠　各ポート48V～56V DC, 最大15.4 watts ■ IEEE 802.3at準拠　各ポート50V～56V DC, 最大30 watts
ピンアサインメント	1/2(+), 3/6(-)
PoE最大給電可能電力	約60W

規格適合性

インタフェース規格	IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab ギガビットEthernet IEEE 802.3x フロー制御 IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet plus IEEE 802.3z Energy Efficient Ethernet
適合規格	FCC Part 15 Class A, CE
耐久性	IEC 60068-2-32 (落下) IEC 60068-2-27 (衝撃) IEC 60068-2-6 (振動)

環境

動作環境	温度: -20～60 ℃ 湿度: 5～95% (結露なきこと)
保管環境	温度: -20～70 ℃ 湿度: 5～95% (結露なきこと)

付属品

付属品	■ ユーザーズマニュアル ■ マグネットキット ■ DINレールキット ■ ウォールマウントキット ■ RJ45ダストキャップ x 8

輸入販売元	アイ・マーキュリー株式会社東京都千代田区神田司町2-14大鷹ビル5F TEL：03-6265-1860 FAX：03-6265-1862

製品仕様書（PDF：256KB）	資料ダウンロード
