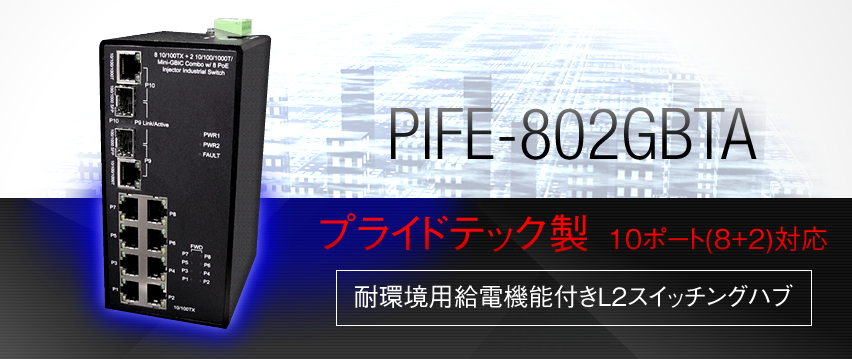

10ポート(8+2)対応
耐環境用給電機能付きL2スイッチングハブ
PIFE-802GBTA(E)の特徴
100/1000BaseTコネクタを2ポートと100/1000Mbps SFPコネクタ2ポート(コンボ)、給電機能付き10/100Base-TXを8ポート装備した耐環境用NW機器。-40～70℃の環境温度にて動作可能。
給電機能付き
2xSPF+8x10/100Base-TXタイプの給電機能付きポート
筐体
IP30保護等級のコンパクトなメタルハウジング。
SFPポート
2個のSFP(Mini-GBIC) コンボポート100/1000デュアルサポート。
Ethernetポート
8個のPoE機能付きファーストEthernetポート。15.4W/ポート出力を提供
電源入力
DC48V冗長電源入力（2ポート）。
動作温度
-10～60℃（802GBTA）/-40～75℃（802GBTE）。
付属品
DINレール&ウォールマウント。
「警報出力」機能
電源供給遮断時「警報出力」機能（リレー接点）。
仕様
| インタフェース規格 | IEEE 802.3af Power over Ethernet IEEE 802.3Z Gigabit fiber IEEE 802.3 10BaseT Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3u 1000Base-T Ethernet IEEE 802.3x Flow control and Back pressure |
|---|---|
| インタフェースコネクタ | 10/100BaseT：RJ45×8(MDI/MDI-X自動機能とPoE給電機能付き4ポート） 10/100/1000TMiniGBIC 2XRJ45+2X100/1000SFP |
| プロトコル | CSMA/CD |
| 給電方式 | IEEE 802.3af Alternative A |
| LED表示 | PWR1 (緑) 、PWR2 (緑)、Fault(赤) Link/Act（緑） 、全二重（橙）、PoE（緑）×8 Giga Link/Act（緑）×2 |
| スイッチング方式 | ストア&フォワード |
| スイッチ構成 | バックプレーン 5.6Gbps パケットスループット 8.3Mpps@64byte、全二重時 |
| バッファメモリ | 1000kbits |
| MACアドレス | 8K (自動学習機能付き) |
| 入力電源 | DC48V 2ポート冗長電源入力 |
| 最大消費電力(本体) | 140W |
| 最大供給電力 | 123.2W(16.8W x 8ポート) |
| 筐体 | 金属筐体、IP30対応 |
| 外形寸法 | W 72 × D 105 × H 152 (mm) |
| 電源コネクタ | 端子台 |
| アラームリレー | 端子台出力、接点容量1A/DC24V |
| 設置 | DINレール、DINタイプキャビネット&ウォールマウント |
| ケーブル | UTP/STP カテゴリ5e以上 |
| 光ファイバー | 50～62.5/125um（Multi）/9/125um(Single) 2km(multi)/30km(Single) 波長1310nm（Multi）/(Single) |
| 使用環境条件 | 802GBTA -10℃～60℃/湿度5～95% (結露なきこと) 802GBTAE -40℃～75℃/湿度5～95% (結露なきこと) |
| 保存環境条件 | -40℃～85℃/湿度5～95% (結露なきこと) |
| MTBF | 267,793h |
| 安全規格 | UL,cUL,CE/EN60950-1 |
| EMI/EMC規格 | FCC Class A, CE EN55022 Class A CE EN61000-4-2(ESD) EN61000-4-3(RS) EN61000-4-4(EFT) EN61000-4-5(Surge) EN61000-4-6(CS) EN61000-4-8 EN61000-4-11 EN61000-4-12 EN61000-6-2 EN61000-6-4 |
| その他 | IEC60068-2-32（落下） IEC60068-2-27（衝撃） IEC60068-2-6（振動） 鉄道規格：EN50155,EN50121-3-2,EN50121-4 |
製造元／輸入販売元
| 製造元 | Pride Tech Corporation 5F-2, No. 159, SongTeh Road., Taipei 110, Taiwan, |
|---|---|
| 輸入販売元 | アイ・マーキュリー株式会社 東京都千代田区神田司町2-14大鷹ビル5F TEL：03-6265-1860 FAX：03-6265-1862 |
資料ダウンロード
| 製品仕様書（PDF：305KB） |
|---|
